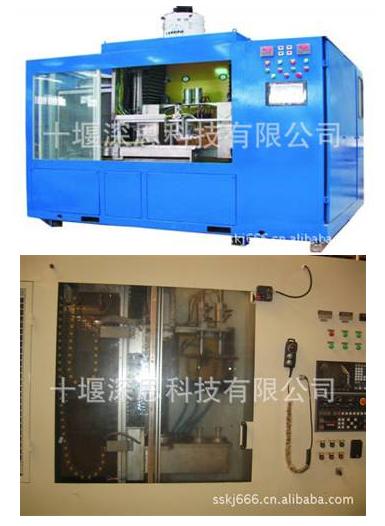

销轴、销套淬火成套设备

一、加工零件尺寸

1、轴类零件：最大长度400

                 直径20—100

2、套类零件：最大长度200

               内孔直径30—60

设备采用一体化立式双工位成套设备，人工上下料。

二、设备构成

 1、立式淬火机床（SSVP50-2）                   1台

 2、IGBT晶体管电源（SSTP150kw/20khz）          1台

 3、负载系统（淬火变压器与电容器）             2套

 4、冷却水循环系统                             1套

 5、淬火液循环系统                             1套

 6、风冷机组                                   1台

 7、淬火感应器                                 2套

三、设备技术参数：

 1、夹持长度：500mm

 2、主轴旋转速度：0-150rpm

 3、夹持拖板行程：600mm

 4、感应器手动调整行程：50mm（前后）  20mm（左右）

 5、晶体管电源额定功率：150kw

 6、晶体管电源额定频率：20khz

 7、冷却水流量/压力/温度：25m³/h、0.36Mpa、10-35℃

 8、淬火液流量/压力/温度：25m³/h、0.48Mpa、15-40℃

销套淬火
