轧辊通用淬火成套设备

一、设备描述

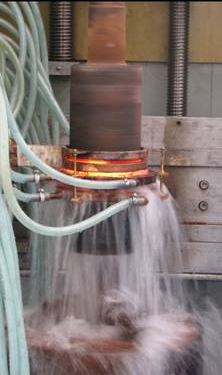

   设备为轧辊表面淬火通用用设备，可满足各种轧辊表面连续淬火要求。采用人工上下料、其他工作过程自动完成，生产效率高。

二、成套设备特点：

1、成套设备为数控单工位连续淬火结构。除人工上下料外，其余动作及加工由机床自动控制完成；

2 、控制系统采用触摸屏、PLC、伺服数控系统；具有良好的中文图形界面，操作简便；

3、采用整体焊接床身，具有良好的刚性、热稳定性及抗振性；

4、设备具有扫描淬火、同时淬火、分段扫描和同时淬火功能以及自动加热、手动加热功能；

5、上顶尖位置调整采用电机驱动丝杠实现，调整方便；

6、上顶尖采用手动夹紧；

7、下顶尖旋转采用交流变频无级调速，可调速度范围宽，转向可变；具有高的响应速度，旋转驱动良好；

8、负载上下移动采用伺服电机滚珠丝杠驱动，丝杠与导轨采用全套进口产品，传动机构具有良好的定位精度、耐磨性、刚性、低速运动平稳性及抗振性；

9、感应器Ｘ－Ｙ方向采用手动调整，调整范围：Ｘ＝0-100mm，Ｙ＝0-100mm；

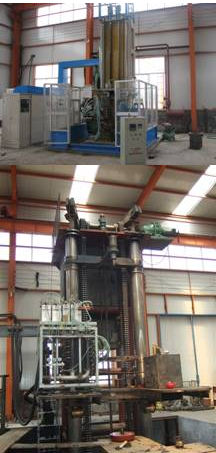

10、成套设备为一体化结构：淬火机床、电源、负载系统、淬火水系统、冷却水系统、控制系统等全部在一个底座上。结构小巧，节省能源及占地面积。

三、立式数控淬火机床 （SSVC600）                   1台

1、中频电源（KGPS750KW/0.5-2KHZ）                  1台

2、负载系统：                                      1套

3、淬火水系统                                      1套

4、冷却水系统                                      1套

5、风冷换热系统                                    1套

6、淬火感应器                                      1套

四、机床技术参数：
