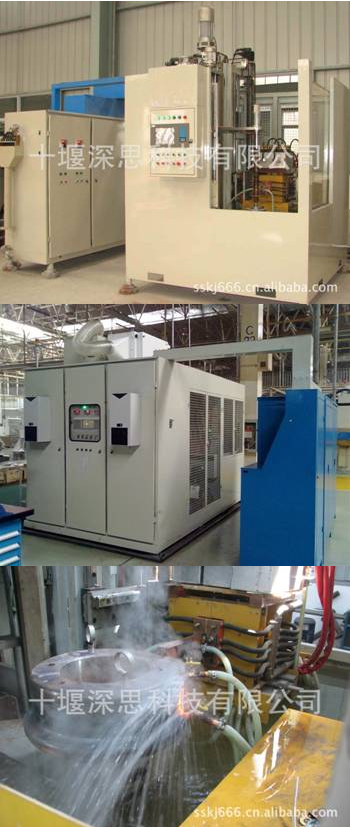

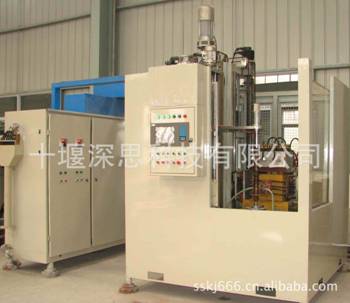

多功能淬火成套设备

一、机床的功能

机床采用感应圈扫描的结构形式，零件可上下移动，机床具有以下功能：

1、轴类零件连续加热喷水淬火、整体一次加热喷水淬火；

2、齿轮整体一次加热喷水淬火或浸水淬火；

3、齿轮单齿分度连续加热喷水淬火；

4、齿轮单齿分度整体一次加热喷水淬火；

5、内孔整体加热喷水淬火或连续加热喷水淬火。

二、机床的技术参数

夹持工件的最大长度：1200mm

夹持工件的最大直径：830mm

夹持工件的最大重量：400kg

感应器上下运动最大行程（滚珠丝杠驱动）/速度：1300mm/2-30mm/S

感应器前后运动最大行程（汽缸驱动）：150mm

感应器左右运动最大行程（手动调整）：50mm

工件拖板上下运动最大行程（梯形丝杠驱动）/速度：500mm/50 mm/S

上顶尖拖板上下最大行程（梯形丝杠驱动）/速度：1000mm/15 mm/S

下顶尖旋转速度/分度角度：0-150rpm/任意角度

三、供货内容

晶体管超音频电源 (型号SSTP300Kw/8-30kHz)      1台

中频变压器（SSGR800/8-30）                    1台

中频电容器（RFM0.75-1000-30S）                2台

淬火感应器                                    2台

轴与齿轮专用淬火机床（SSVCZ120C）             1台

淬火液循环系统                                1套

冷却水循环系统                                1套

风冷机                                        1套
