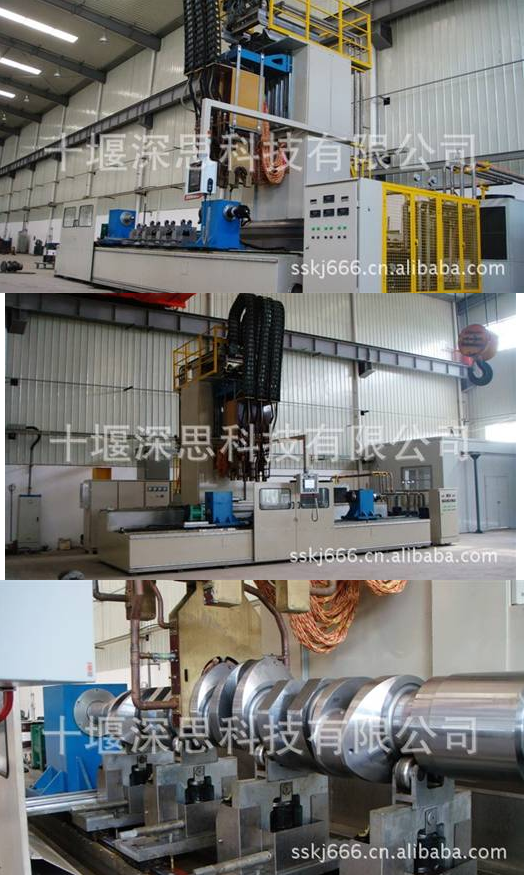

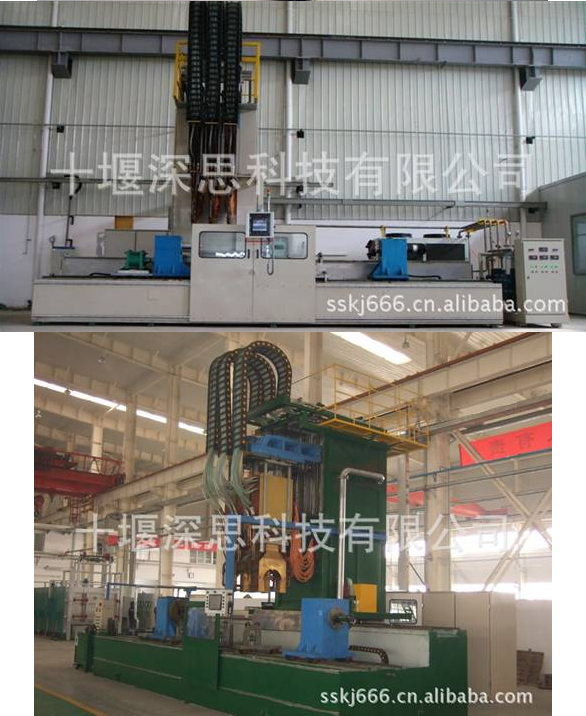

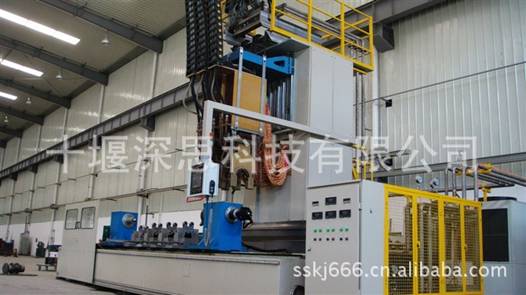

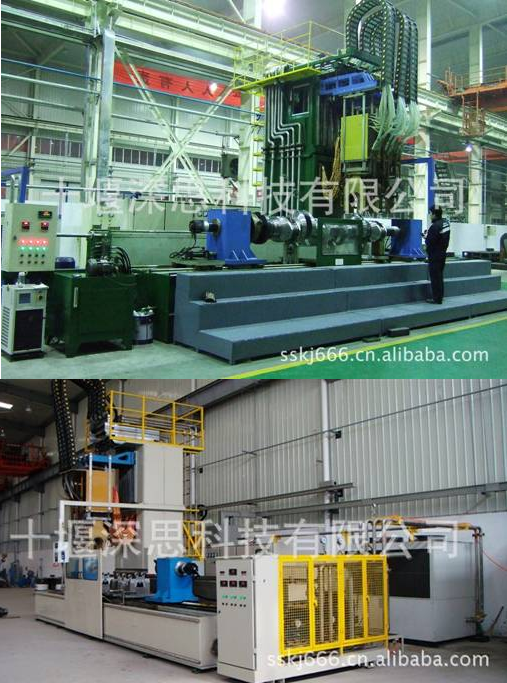

大型曲轴淬火成套设备

一、设备描述

  曲轴淬火机床成套设备采用人工上料、下料，人工装夹和检测，曲轴的所有部位的淬火加工全部自动完成；机床可对各种曲轴进行轴颈表面感应加热淬火；机床控制采用三菱数控系统（C64系统），触摸屏，可手动、自动操作，存储多种曲轴的淬火加工程序；设备的工艺参数（如电压、电流、时间、冷却水淬火液温度压力等）采用数字仪表显示；成套设备主要机械部件（如导轨、滚珠丝杠、主要液压元件等）、主要电器元件采用进口名牌产品。

 该成套设备配置3套感应器，自动切换工作，曲轴淬火过程中不需要人工更换感应器。成套设备配置软化水槽与循环冷却系统、淬火液槽与循环冷却系统、冷水机组。

二、配置

1、曲轴专用淬火机床（型号SSQK-A）                     1台

2、IGBT晶体管中频电源（型号SSTP750kw/5～10khz）       1台

3、中频淬火变压器                                     3台

4、中频电容器组                                       3套

5、中频切换器                                         1套

6、曲轴淬火感应器                                 按用户需要

7、淬火液（PAG淬火介质）循环系统                      1套

8、冷却水（软化水）循环系统                           1套

9、冷水机组                                           1台

10、控制系统                                          1套

11、液压站                                            1套

三、SSQZ系列机床技术参数：
