驱动轮、引导轮一次淬火成套设备

一、概述

   该成套设备适应所有驱动轮、引导轮、行车轮等一次淬火。由电源、专用淬火机床、负载系统、淬火水、冷却水系统、液压站、喷水圈、风冷机等构成。

二、设备特点：

1、采用人工上下料，加工过程自动完成；

2、设备具有一次淬火功能，更换托盘后可适用于多品种驱动轮和导向轮一次淬火加工；

3、淬火机床托盘可自动升降，装卸料方便；

4、感应器可前后、左右、上下方向人工调整；

5、淬火机床与淬火液循环系统采用一体化结构，安装方便；

6、成套设备采用三菱触摸屏、PLC控制；

三、工艺过程

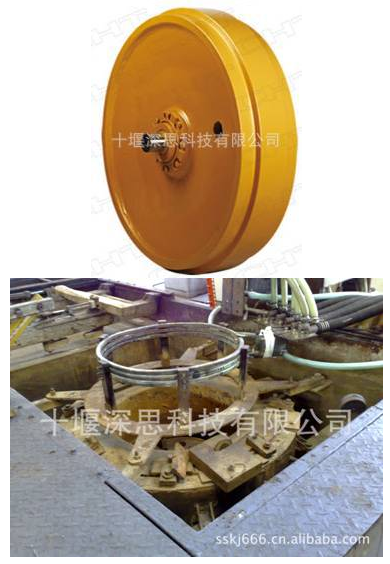

1、引导轮：人工上料（将引导轮装在托盘上）——移动架带动托盘与引导轮右移到旋转轴上方——旋转轴上升将引导轮升到感应器内——旋转、加热——到温后旋转轴快速下降将引导轮带到液面以下喷水圈内——淬火——旋转轴上升——移动架接住托盘——旋转轴下降——移动架带动托盘与引导轮左移到上下料位——用辅助夹具将引导轮翻转180度——重复前面过程——人工下料。

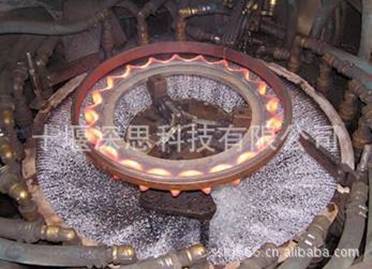

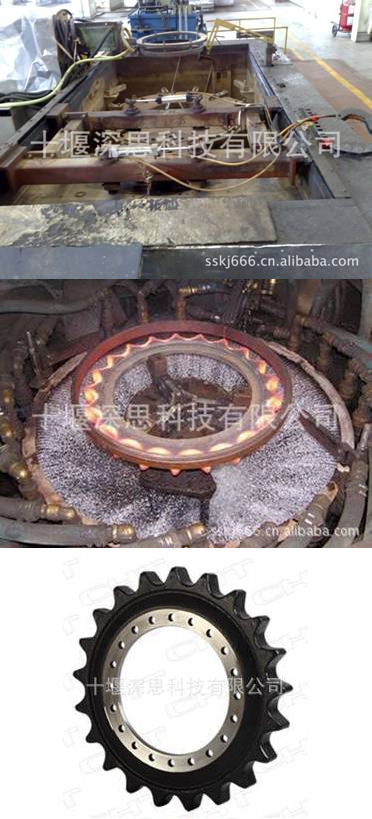

2、驱动轮：旋转轴上升到感应器上方——人工将驱动轮装在旋转轴上的托盘上——旋转轴下降将驱动轮带到感应器内——旋转、加热——到温后旋转轴快速下降将驱动轮带到液面以下喷水圈内——淬火——旋转轴上升到感应器上方——人工下料

四、技术指标

1  SSLL100专用淬火机床

2 KGPS750KW/2KHZ中频电源
