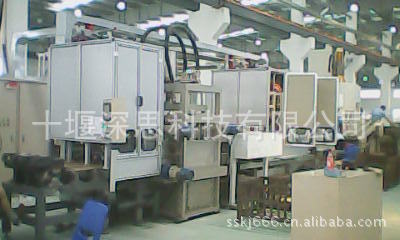

链轨节淬火成套设备

一、概述:

用于履带链轨节轨面的加热淬火回火处理，由上料位、加热工位，淬火工位，回火工位、回火后再冷却工位及传动系统、能量控制系统等部分组成。具有适应性，可换性，可满足190、216节距链轨节的踏面热处理生产。

二、设备构成：

1、链轨节淬火机床 （SSLGJ01）                  1台

2、晶体管中频电源（SSTP200KW/2.5KHZ）          1台

3、晶体管中频电源（SSTP100KW/2.5KHZ）          2台

4、负载系统                                    3套

5、淬火感应器（190、216各1套）                 2套

6、回火感应器                                  2套

7、能量控制器（淬火加热用）                    1套

8、淬火水系统                                  1套

9、冷却水系统                                  1套

10、冷冻机                                     1台

三、淬火机床主要技术参数
